感應器頭、透過型、透過 ／ 測長型、同軸回歸反射型、同軸反射型的充分陣容搭配所有用途！ |
| |
|
透過型感應器頭
DSTC-200
|
透過／測長型感應器頭
DSTA-200 |
 |
|
同軸回歸反射型感應器頭
DSR-800 |
|
 |
 |
 |
長距離同軸回歸反射型感應器頭
DSR-5000 |
同軸反射型感應器頭
DSD-100 |
|
 |
|
| |
| ■ 可見紅色雷射 |
同軸反射型的DSD-100和 同軸回歸反射型的DSR-800及DSR-5000採用紅色等級2雷射光。
長距離查出實現的同時，因為清楚地視認出光, 所以查出位置的確認和光軸調整變得更加簡單了。
而且，在透過型的 DSTC-200 和透過／測長型的 DSTA-200 ，安全性更加高的紅色等級1 ※採用了雷射
※FDA 規格 （到美國輸出的場合）在級 2 （II ）適合 |
|
|
 |
■ 防水性 IP67 的感應器頭 |
雷射感應器頭是用 IP67 的防水方法。被水潑濺到也不會壞，用途的寬度擴大。
※在查出面水滴有穿附帶印的話，由於光的曲折有無法正確地查出的情況。
|
| |
| ■ 同軸反射設計 |
 |
對感應器頭的光學系，採用照明部的周圍做受光的同軸方式。沒有了在乎工作的移動方向的必要。而且，洞越的查出和狹的個所的深處在在工作的查出也能使用。 |
|
| 孔隔著的查出例子 |
深處的查出例子 |
 |
 |
| |
 |
■ 簡單連接
感應器頭和感應器放大器的連接採用e-CON。用簡單的操作是連接結束。 |
|
 |
| |
| 透明薄膜蛇行控制 |
複雜形狀的工作到達確認 |
 |
 |
| |
| 金屬元件絲錐有無查出 |
小元件的吸著確認 |
 |
 |
|
 |
| ■感應器頭 |
| |

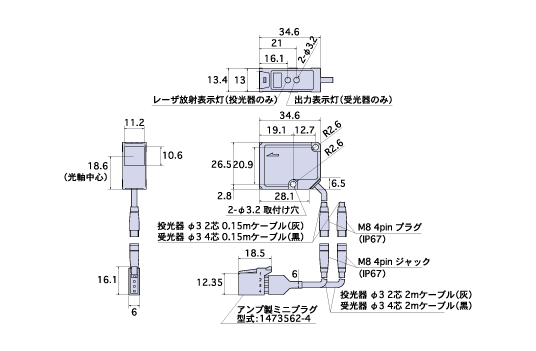

| ■DSTA-200 電纜類型 |
|
| ■DSTC-200 |
|
| ■DSR-800/DSR-5000/DSD-100 |
|
| ■取付金屬零件安裝圖 |
| |
| ■DSTA-200-MB |
|
| ■DSTC-200-MB |
 |
| ■透鏡輔助鏡頭安裝圖 |
| |
| ■DSR-800+BL-W130L-1 |
|
| ■DSA電纜類型 |
|
| ■DSA 連接器類型 |
|
|
|
|
|
|
