物件形狀用雷射光柵快速‧高精度測量

在任何生產線上零件和材質的品質管理所需要的全部形狀測定。FASTUS LS 系列，光柵雷射感應器在用絕對的高速性和成本實現了不可能的高精確度 2 D 測量。開拓零件測量一個新的里程碑，它是新一代的形狀測量感測器。

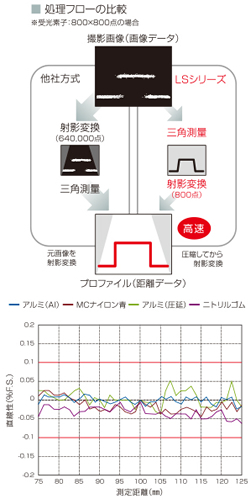

獨自方式實現高速·小型·低價格

由進行轉換攝影圖像為距離的演算處理「影像形狀變換」，高度·寬度可以一同高精度地測量。根據再用其他公司機對全像素進行的例文部分匹配後進行的獨自方式，大比例壓縮處理量，實現高速化。依據處理器的小型化，實現了小型‧低成本的產品。

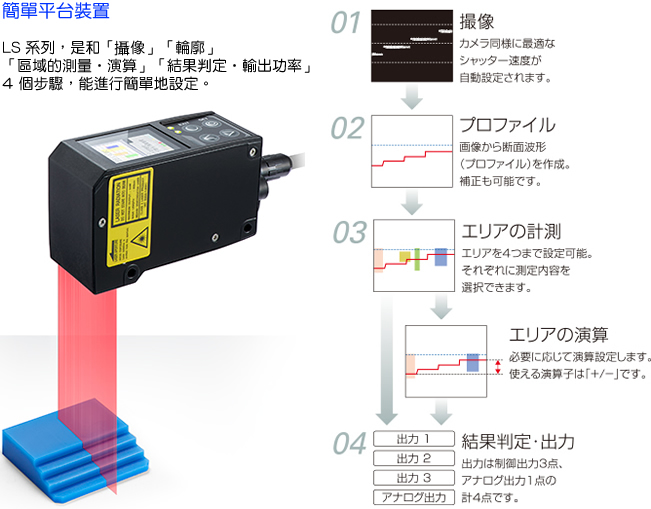

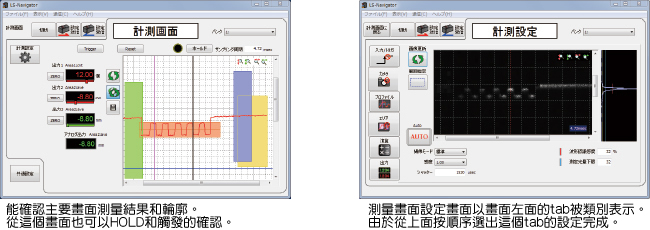

簡單設定的PC軟件

LS 系列的設定可以用標準配備所附的PC 軟體來簡單地實行　　※需要PC 連接電纜（選購）
● 遮閉和區域的領域設定也簡單操作　　● 全部設定功能皆能以RS-485做設定
● 輪廓也能高精度地輸出　　　　　　　● 不用高價的專用顯示器

AUTO功能

設置工作只要按「自動調整」按鈕，能自動選擇根據工作的受光量的最適合的快門速度。

輪廓校正功能

對於登錄的主畫像，在高度‧位置‧傾斜方面，搭載補正功能的位置差距的輪廓校正功能。輪廓校正在工作件不保持靜止的生產線上是有效的。

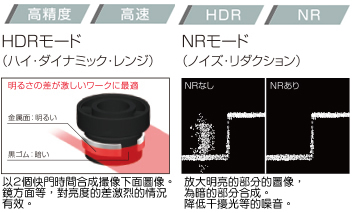

4 個攝像模式

標準的「高精確度模式 (mode) 」、4倍速的「快速模式」、擴大亮度的範圍的「HDR模式」、和為了減少噪音 “NR模式” 共提供4個的成像模式，以便穩定的成像。

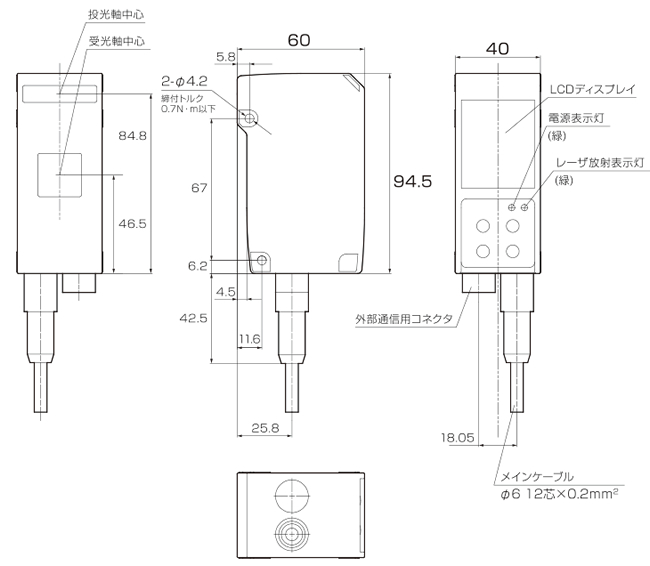

型　式			LS-100CN

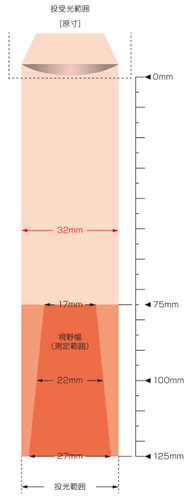

測量距離			100±25mm
視野寬度(受光範圍)			寬度17mm（距離75mm時）～寬度27mm（距離125mm時）
光源			紅色半導體雷射　　波長655nm　　最大輸出1mW
雷射級		IEC/JIS	Class2
		FDA	CLASSⅡ
點尺寸			0.3×32mm
線性 (直線性)		Z軸	±0.1% of F.S.
重覆精度		Z軸	2μm
分辨率		X軸	25μm
採樣週期			代表值5ms（高精度模式：全視野測量時）最速0.5ms
顯示器			點陣顯示器
表示燈			電源表示燈(綠)/雷射放射表示燈(綠)
外部輸入			儲存 / 觸發 / 保持 / 復位 / 雷射放射停止 / 偏移能選擇
控制輸出			3輸出NPN集電極開路max.100mA/DC30V(殘餘電壓Max. 1.8V)
類比輸出			4～20mA 測量範圍外24mA(負荷阻抗 max. 300Ω)
通信配置			RS-485半雙工9.6k～4.0Mbps
溫度漂移(代表例)			0.05% of F.S./℃
電源電壓			DC12～24V（包括+10%，-5%脈波）
消耗電流			Max 180mA
耐環境性	保護構造		IP67
	使用周圍溫度/濕度		-10 ～ +40℃/35 ～ 85%RH(沒有結露,不結冰)
	保存周圍溫度/濕渡		-20 ～ +60℃/35 ～ 85%RH( 沒有結露,不結冰)
	使用周圍照度		太陽光10000lx以下 / ?HF燈 3000lx以下
	耐振動		10～55Hz 複振寬1.5mm X,Y,Z 各方向2時間
	耐衝擊		約50G(500m/s2)X,Y,Z各方向3次
材質			本體：鋅壓鑄　　　PC/投受光部：玻璃
重量			約300g
