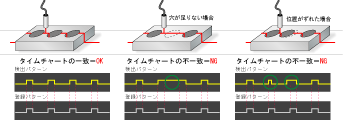

距離設定型感測器板的上面查出，沒有孔ON，
有孔OFF以登記對TMC說的樣式。 |

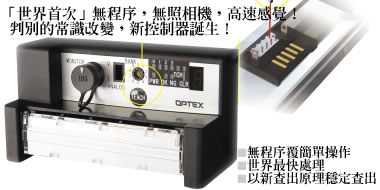

■無程序簡單操作
登記一次性教學完成。 |
| |
■世界最快處理
採樣週期5μs
※高精度查出感測器的信號。
※處理時間每1圖形約6μs |
■以新查出原理穩定查出

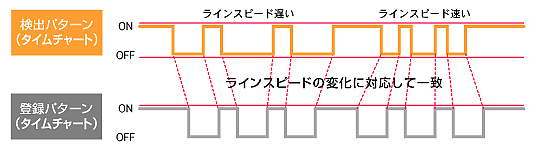

為了以時間的「比率」辨別開·關斷信號的幅度，工作的速度變化和，加速度減低都追隨。 |
|
|
教學登記了的ON/OFF圖形，查出圖形的ON/OFF的時間的比率計算，比較。
即使線速度變化也於一致每次反映比率的差距，如果是 OK 水平以上的話判斷 OK 。
|
|

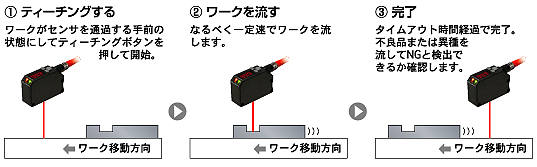

| 【設定方法】 |
|
如果接連工作傳出，由於輸入一直變化，所以暫時不能完成教學。
這樣的情況，
（1 ）設定值 TIMEOUT 的大約 4 倍的時間過程
（2 ）抽的類型數用 255 以上的哪個條件教學完成。被登記的類型，登記到尋找寬度最廣泛的類型
在那 3個類型 後以後的寬度廣泛的類（最廣泛的寬度 95% 以上）。 |
|
|
| |
| 【便利的任選零件】 |
輸入邏輯看得見。
另外，準備設定表示用的監視器CVS-M1。 啟動時候請有效的利用。 |
