不受到顏色影響的距離設定型光電開關 J3 |
標記光電開關型
(測知範圍 : 10±2m)
J3M-GH(S)01N/P
J3M-GH(S)01CN/CP
回歸反射狹視型
(測知範圍 : 0.05-1m)
J3R-H(S)100N/P
J3R-H(S)100CN/CP |
BGS型
(測知範圍 : 15-50mm)
BGS-3JH(S)05N/P
BGS-3JH(S)05CN/CP

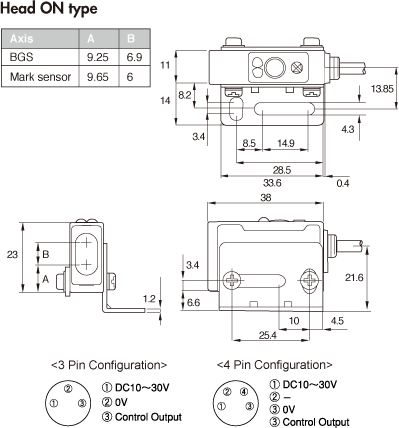

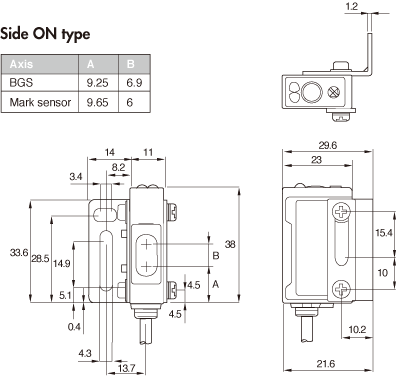

(H)=Head-on (S)=Side on |
|
 |
 |
 |
|
 |
IP67
除了振動電阻之外，裝滿環氧的殼型成IP67等級。
|
 |
快速反應 200 micro sec， 10±2mm 測知距離
( 標記光電開關 J3 M 型 )
最新的綠色LED與GlanN2的實際合成。
這為最佳的標記檢測。
|
 |
BGS-S / H 15： 內建的 FGS 功能
BGS－S15 和 BGS－H15 的光電開關能夠當做 FGS 光電開關操作。FGS 功能感覺運送機的表面而且以此作為一個反射器，光電開關將發現被放置在運送機上的薄又平的物件。標準的擴射反射的光電開關可能在這一個應用程式中被使用但是調整靈敏度有時很困難，FGS 功能容易地被調整而且以回歸光電開關操作相似的方法，沒有反射。
|
 |
One-push 教學
內建的微電腦提供設定光電開關的方便方法。也有一個遠端教學讓光電開關的功能很遠地被設定。
|
 |
|
 |
| 型號 |
標記光電開關 |
回歸反射狹視 |
BGS |
| 纜線型 |
NPN |
J3M-GH(S)01N |
J3R-GH(S)100N |
BGS-3JH(S)05N |
| PNP |
J3M-GH(S)01P |
J3R-GH(S)100P |
BGS-3JH(S)05P |
| 連接器型 |
NPN |
J3M-GH(S)01CN |
J3R-GH(S)100CN |
BGS-3JH(S)05CN |
| PNP |
J3M-GH(S)01CP |
J3R-GH(S)100CP |
BGS-3JH(S)05CP |
| (注意) |
*H = Head-on, S = Side-on |
| 測試範圍 |
10 +/- 2m |
0.05 - 1m |
15 - 50mm/18% |
| 耗電量 |
40mA Max |
| 反應時間 |
0.2m sec |
0.7msec |
| 延遲 |
N/A |
5% |
| 最小可查物件 |
Appr 2x5mm @ 10mm |
1mm @ 100mm |
0.5mm round @150mm |
| 光源 |
綠光 |
紅色LED用特別的聚焦透鏡 |
紅光 |
| 離開延遲 |
40msec fixed |
| 供給電壓 |
DC 10 to 30V 含 10% 波幅 |
| 控制輸出 |
NPN or PNP 開極, 100mA Max / 30V DC |
| 靈敏度調整 |
Teach-in |
| 遠端teach-in |
有效的 |
| 震動電阻 |
100G (1,000m/S2), X-Y-Z axis 3times |
| 注意 |
Light on / Dark on 可選擇 |
| 周圍溫度 |
-25 up to 55  |
| 周圍濕度 |
35 up to 95%RH |
| 貯藏環境 |
-40 up to 70 , 35 - 95%RH |
| 環境照明度 |
太陽光: 10,000lux Max, 白熾燈: 3,000lux Max. |
| 絕緣電阻 |
Min. 20M Ohm / DC500V |
| 符合 |
JIS, CE, C U |
| (JIS C4525) |
1μsec, 300V |
| Feilen 測試 |
Level 3 |
| VDE 保護 |
Class 3 |
| 振動電阻 |
10 to 55Hz amplitude 1.5mm, X-Y-Z for 2hours |
| 保護種類 |
IP67 |
| 材質 |
Case：PBT, Lens：PMMA |
|
|
|
|
|
|
