通用技術條件 |
保護等級 |
IP65 |
環境溫度 |
頭-20 ~ 85℃,放大器 -20 ~ 85℃ |
保管溫度 |
頭-40 ~ 85℃,放大器 -40 ~ 85℃ |
相對溫度 |
10∼95% (不結露) |
耐振動性 (探頭) |
IEC 68-2-6:3G 11 ~ 200 Hz 3軸方向 |
耐衝擊性 (探頭) |
IEC 68-2-27:50G 11ms 3軸方向 |
電纜長度 |
3m (標準) , 8m,15m (可選) |
品質 |
感應器探頭:60g 放大器:420g |
電氣規格 |
模擬輸出 |
0-20mA、4-20mA、0-5V、0-10V |
警報輸出 |
24V/ 50mA (集電極開路) |
繼電器輸出 (可選) |
DC60V / AC42V、0.4A×2 |

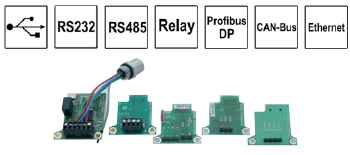

數位輸出 (可選) |
USB、RS232、RS485、CAN-Bus、Profibus DP、Ethernet |
輸出阻抗 |
mA:max500Ω(DC8-36V) mV:min.100kΩ load impedance |
電源 |
DC12 ~ 24V |
消費電流 |
最大 160mA |
雷射 |
635nm ( ON / OFF 能切換 ) |
測量規範 |
測量溫度範圍 |
485 ~ 1050℃(1ML) 250 ~ 1800℃(2ML)
650 ~ 1800℃(1MH) 385 ~ 1600℃(2MH)
800 ~ 2200℃(1MH1) 490 ~ 2000℃(2MH1) |
應答波長 |
1M:1.0μm 2M:1.6μm |
光學分辨率 (D:S) |
150:1(1/2ML)、300:1(1/2MH,1/2MH1) |
系統的測量精度(環境溫度23±5℃) |
±( 讀取值的± 0.3% + 2℃) |
再現性(環境溫度23±5℃) |
±( 讀取值的 0.1% + 1℃) |
顯示分解能 |
0.1℃ |
應答速度 |
1ms (90%) |
放射率(ε)修正 |
0.100-1.100 (0.001/1步) |
透過率 (T) 校正 |
0.100-1.100 (0.001/1步) |
信號處理 |
峰值、穀值、平均 |
